PCIe MSI 简介

Posted by EnjoyLife on 2024-05-24 14:23:00

本文基于linux 5.7.0, 平台是arm64

转自：https://blog.csdn.net/yhb1047818384/article/details/106676560，并添加补充内容

1. MSI/MSI-X概述

PCIe有三种中断,分别为INTx中断，MSI中断，MSI-X中断，其中INTx是可选的，MSI/MSI-X是必须实现的。

1.1 什么是MSI中断?

MSI， message signal interrupt, 是PCI设备通过写一个特定消息到特定地址，从而触发一个CPU中断。特定消息指的是PCIe总线中的Memory Write TLP, 特定地址一般存放在MSI capability中。

和传统的INTx中断相比，MSI中断有以下几个优点: (1) 基于引脚的传统中断会被多个设备所共享，中断共享时，如果触发了中断，linux需要一一调用对应的中断处理函数，这样会有性能上的损失，而MSI不存在共享的问题。 (2) 设备向内存写入数据，然后发起引脚中断， 有可能会出现CPU收到中断时，数据还没有达到内存。 而使用MSI中断时，产生中断的写不能越过数据的写，驱动可以确信所有的数据已经达到内存。 (3) 多功能的PCI设备，每一个功能最多只有一个中断引脚，当具体的事件产生时，驱动需要查询设备才能知道是哪一个事件产生，这样会降低中断的处理速度。而一个设备可以支持32个MSI中断，每个中断可以对应特定的功能。

1.2 什么是MSI-X中断?

MSI-x是MSI的扩展和增强。MSI有它自身的局限性，MSI最多支持32个中断，且要求中断向量连续， 而MSI-x没有这个限制，且支持的中断数量更多。此外，MSI-X的中断向量信息并不直接存储在capability中，而是在一块特殊Memory中.

MSI和MSI-X的规格对比：

类型 MSI MSI-X
中断向量数 32 2048
中断号约束 必须连续 可以随意分配
MSI信息存放 capability寄存器 MSI-X Table(BAR空间)

总之，PCIe设备在提交MSI中断请求时，都是向MSI/MSI-X Capability结构中的Message Address的地址写Message Data数据，从而组成一个存储器写TLP，向处理器提交中断请求。

在arm64中，MSI/MSI-X对应的是LPI中断， 在之前的文章【ARM GICv3 ITS介绍及代码分析】有介绍过，外设通过写GITS_TRANSLATER寄存器，可以发起LPI中断， 所以相应的，如果在没有使能SMMU时，MSI的message address指的就是ITS_TRANSLATER的地址。

2. MSI/MSI-X capability

2.1 MSI capability

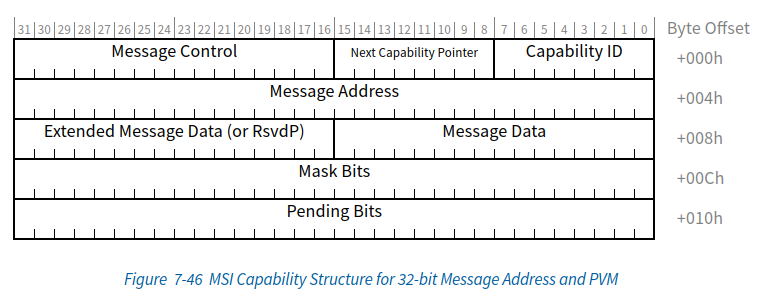

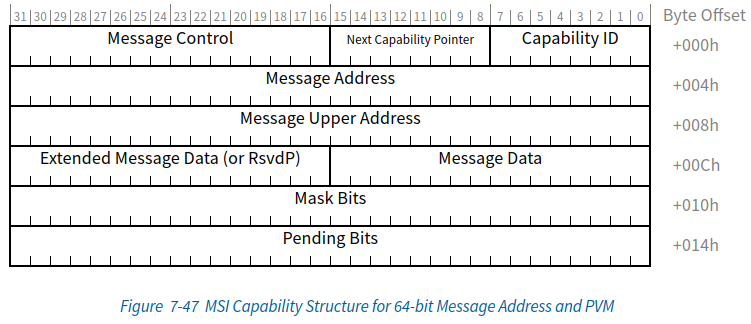

MSI Capability的ID为5， 共有四种组成方式，分别是32和64位的Message结构，32位和64位带中断Masking的结构。 以带bit mask的capability register为例：

image-20240524171330152

image-20240525141909712

Capability ID :记录msi capability的ID号，固定为0x5. Next Capability Pointer: 指向下一个新的Capability寄存器的地址. Message Control： 存放当前PCIe设备使用MSI机制进行中断请求的状态和控制信息

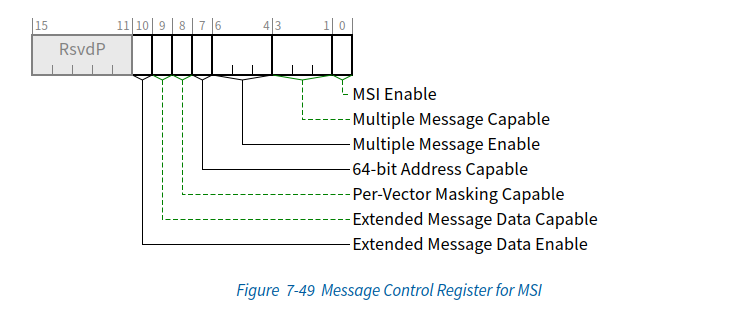

image-20240524171357651

  • MSI enable 控制MSI是否使能，
  • Multiple Message Capable：设备支持的最大的MSI个数。一般由firmware设定。
  • Multi Message enable：表示实际使用的中断向量数量， 可申请的MSI个数，若申请8个，数值n=3，即2^n=8. 数值为3. 一般又驱动软件设定。
  • 64bit Address Capable表示使用32bit格式还是64bit格式。
  • Per-Vector Masking Capable：打开单个vector mask控制，Mask Bits Register开始起作用。

Message Address: 当MSI enable时，保存中断控制器种接收MSI消息的地址。 Message Data： 当MSI enable时，保存MSI报文的数据。 Mask Bits： 可选，Mask Bits字段由32位组成，其中每一位对应一种MSI中断请求。 Pending Bits： 可选，需要与Mask bits配合使用， 可以防止中断丢失。当Mask bits为1的时候，设备发送的MSI中断请求并不会发出，会将pending bits置为1，当mask bits变为0时，MSI会成功发出，pending位会被清除。

2.2 MSI-X capability

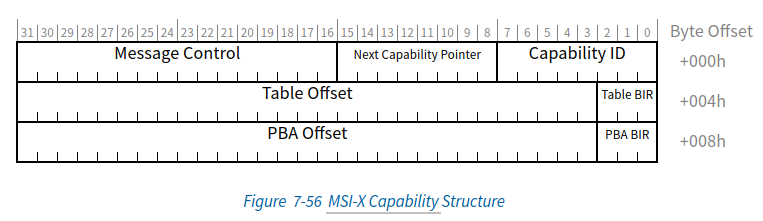

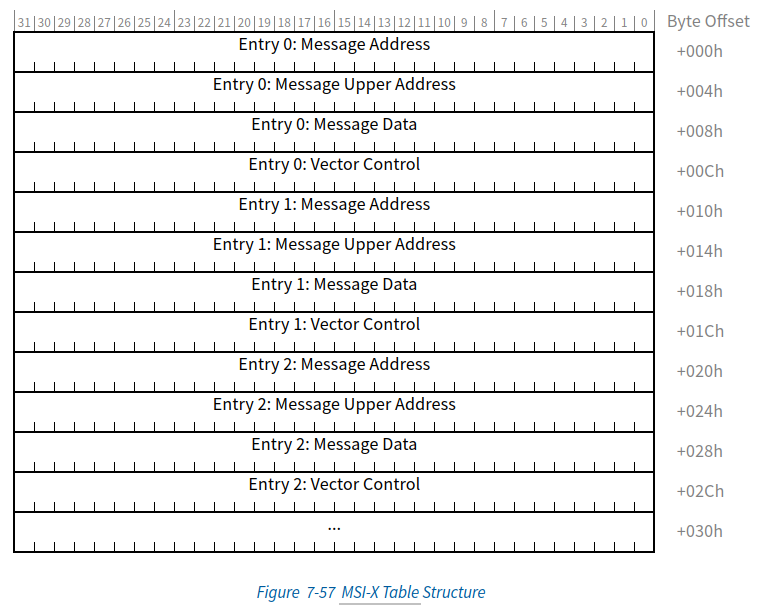

MSI-x的capability寄存器结构和MSI有一些差异：

image-20240524171451900

image-20240524171521766

image-20240525155445961

Capability ID:记载MSI-X Capability结构的ID号，其值为0x11。

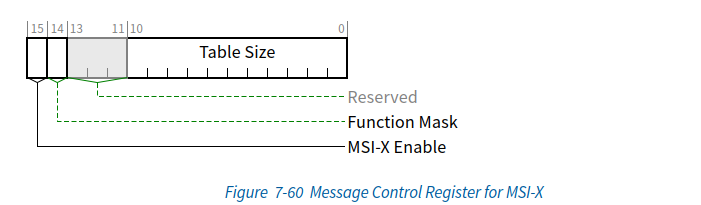

Message Control: 存放当前PCIe设备使用MSI-x机制进行中断请求的状态和控制信息。

image-20240525155459625

  • MSI-x enable，控制MSI-x的中断使能 ;
  • Function Mask，是中断请求的全局Mask位，如果该位为1，该设备所有的中断请求都将被屏蔽；如果该位为0，则由Per Vector Mask位，决定是否屏蔽相应的中断请求。Per Vector Mask位在MSI-X Table中定义;
  • Table Size， 存放MSI-X table的大小。

Table BIR：BAR Indicator Register。该字段存放MSI-X Table所在的位置，PCIe总线规范规定MSI-X Table存放在设备的BAR空间中。该字段表示设备使用BAR0 ~ 5寄存器中的哪个空间存放MSI-X table。

Table Offset: 存放MSI-X Table在相应BAR空间中的偏移。

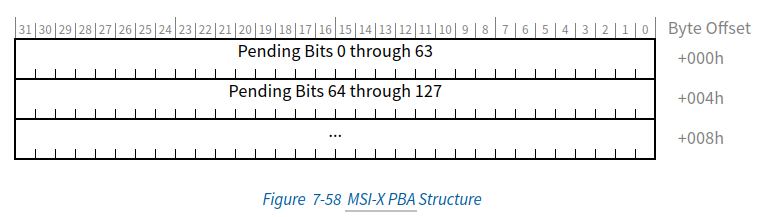

PBA(Pending Bit Array) BIR： 存放Pending Table在PCIe设备的哪个BAR空间中。在通常情况下，Pending Table和MSI-X Table存放在PCIe设备的同一个BAR空间中。

PBA Offset： 该字段存放Pending Table在相应BAR空间中的偏移。

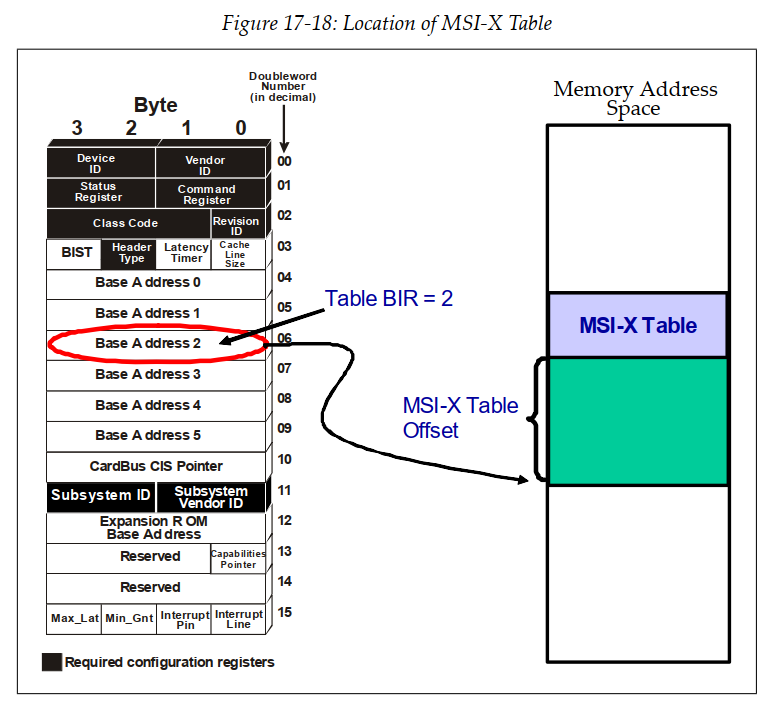

通过Table BIR和Table offset知道了MSI-Xtable在哪一个bar中以及在bar中的偏移，就可以找到对应的MSI-X table。 查找过程如下：

image-20240525160410386

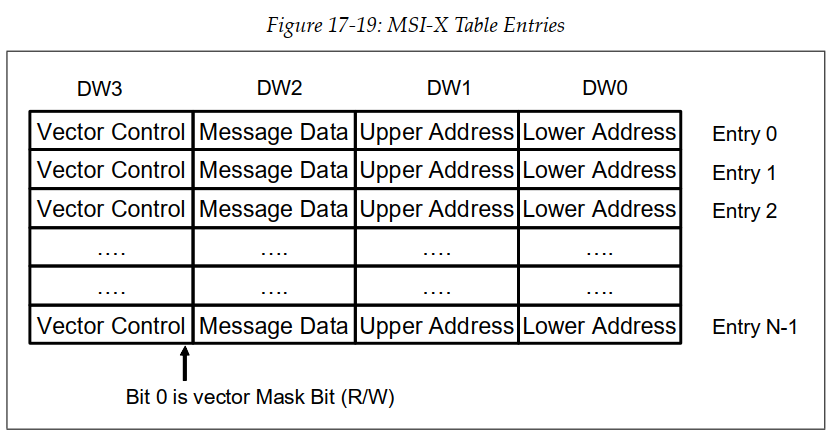

查找到的MSI-X table结构:

image-20240525160451444

MSI-X Table由多个Entry组成，其中每个Entry与一个中断请求对应。 除了msg data和msg addr外，还有一个vector control的参数，表示PCIe设备是否能够使用该Entry提交中断请求， 类似MSI的mask位。

3. 确认设备的MSI/MSI-X capability

lspci -v可以查看设备支持的capability, 如果有MSI或者MSI-x或者message signal interrupt的描述，并且这些描述后面都有一个enable的flag, “+”表示enable，”-“表示disable。

[root@localhost linux]# lspci -s 00:16.0 -v
00:16.0 PCI bridge: VMware PCI Express Root Port (rev 01) (prog-if 00 [Normal decode])
	Flags: bus master, fast devsel, latency 0, IRQ 32
	Bus: primary=00, secondary=0b, subordinate=0b, sec-latency=0
	I/O behind bridge: 00005000-00005fff
	Memory behind bridge: fd300000-fd3fffff
	Prefetchable memory behind bridge: 00000000e7900000-00000000e79fffff
	Capabilities: [40] Subsystem: VMware PCI Express Root Port
	Capabilities: [48] Power Management version 3
	Capabilities: [50] Express Root Port (Slot+), MSI 00
	Capabilities: [8c] MSI: Enable+ Count=1/1 Maskable+ 64bit+
	Kernel driver in use: pcieport
	Kernel modules: shpchp

4. 设备怎么使用MSI/MSI-x中断？

传统中断在系统初始化扫描PCI bus tree时就已自动为设备分配好中断号, 但是如果设备需要使用MSI，驱动需要进行一些额外的配置。

pci_alloc_irq_vectors()初始化配置以及中断号分配

当前linux内核提供pci_alloc_irq_vectors来进行MSI/MSI-X capablity的初始化配置以及中断号分配。

int pci_alloc_irq_vectors(struct pci_dev *dev,
                          unsigned int min_vecs,
                          unsigned int max_vecs,
                          unsigned int flags);
  • 函数的返回值：为该PCI设备分配的中断向量个数。
  • min_vecs：是设备对中断向量数目的最小要求，如果小于该值，会返回错误。
  • max_vecs：是期望分配的中断向量最大个数。
  • flags：用于区分设备和驱动能够使用的中断类型，一般有4种：
#define PCI_IRQ_LEGACY		(1 << 0) /* Allow legacy interrupts */

#define PCI_IRQ_MSI		    (1 << 1) /* Allow MSI interrupts */

#define PCI_IRQ_MSIX		(1 << 2) /* Allow MSI-X interrupts */

#define PCI_IRQ_AFFINITY	(1 << 3) /* Auto-assign affinity, 将中断分布到系统中的多个 CPU 核心上*/

#define PCI_IRQ_ALL_TYPES \
        (PCI_IRQ_LEGACY | PCI_IRQ_MSI | PCI_IRQ_MSIX)    //可以用来请求任何可能类型的中断。

PCI_IRQ_ALL_TYPES可以用来请求任何可能类型的中断。

PCI_IRQ_AFFINITY可以作为额外的设置，目的将中断分布到系统中的多个 CPU 核心上，以优化系统性能和负载平衡。有以下三点作用。

  • 中断负载平衡：在多核系统中，如果所有中断都由一个 CPU 核心处理，可能会导致该核心负载过重，影响系统性能。通过启用 PCI_IRQ_AFFINITY，内核可以将中断分布到多个 CPU 核心上，避免某个核心负载过重，从而提高系统整体性能。

  • 优化中断处理延迟：通过将中断分布到多个 CPU 核心上，可以减少中断处理延迟，提高系统响应速度。特别是在高性能计算或需要低延迟的应用场景中，这种优化尤为重要。

  • 提高系统吞吐量：多个 CPU 核心并行处理中断，可以提高系统的总吞吐量，使系统能够处理更多的中断请求。

在启用 PCI_IRQ_AFFINITY 时，内核会自动将中断向量分布到系统中的可用 CPU 核心上。具体分布策略由内核决定，可以通过查看 /proc/interrupts 文件来检查中断向量的分布情况。

使用示例:

// 例子一
i = pci_alloc_irq_vectors(pdev, min_msix, msi_count, PCI_IRQ_MSIX | PCI_IRQ_AFFINITY);

//例子二
int nvec;
nvec = pci_alloc_irq_vectors(pdev, 1, nvec, PCI_IRQ_ALL_TYPES | PCI_IRQ_AFFINITY);
if (nvec < 0) {
    goto out_err;
}

与之对应的是释放中断资源的函数pci_free_irq_vectors(), 需要在设备remove时调用：

void pci_free_irq_vectors(struct pci_dev *dev);

此外，linux还提供了pci_irq_vector()用于获取IRQ number.

int pci_irq_vector(struct pci_dev *dev, unsigned int nr);

5. 设备的MSI/MSI-x中断是怎样处理的？

5.1 MSI的中断分配pci_alloc_irq_vectors() 深入理解下pci_alloc_irq_vectors()

pci_alloc_irq_vectors() –> pci_alloc_irq_vectors_affinity()

int pci_alloc_irq_vectors_affinity(struct pci_dev *dev, unsigned int min_vecs,
				   unsigned int max_vecs, unsigned int flags,
				   struct irq_affinity *affd)
{
	struct irq_affinity msi_default_affd = {0};
	int msix_vecs = -ENOSPC;
	int msi_vecs = -ENOSPC;

	if (flags & PCI_IRQ_AFFINITY) { //如果flags包含PCI_IRQ_AFFINITY标志，表示需要设置中断亲和性。
		if (!affd) //如果affd（中断亲和性描述符）为空，则将其设置为msi_default_affd（默认中断亲和性描述符）。
			affd = &msi_default_affd;
	} else { //如果flags不包含PCI_IRQ_AFFINITY标志，但affd不为空，则发出警告并将affd设置为空，表示不需要中断亲和性。
		if (WARN_ON(affd))
			affd = NULL;
	}

	if (flags & PCI_IRQ_MSIX) { // 启用MSI-X中断，并返回分配的MSI-X向量数量。
		msix_vecs = __pci_enable_msix_range(dev, NULL, min_vecs,
						    max_vecs, affd, flags);               ------(1)
		if (msix_vecs > 0)
			return msix_vecs;
	}

	if (flags & PCI_IRQ_MSI) { // 启用MSI中断，并返回分配的MSI向量数量。
		msi_vecs = __pci_enable_msi_range(dev, min_vecs, max_vecs,
						  affd);                             ----- (2)
		if (msi_vecs > 0)
			return msi_vecs;
	}

	/* use legacy IRQ if allowed */
	if (flags & PCI_IRQ_LEGACY) {
		if (min_vecs == 1 && dev->irq) {
			/*
			 * Invoke the affinity spreading logic to ensure that
			 * the device driver can adjust queue configuration
			 * for the single interrupt case.
			 */
			if (affd)  //如果存在中断亲和性描述符（affd），则调用irq_create_affinity_masks函数创建中断亲和性掩码。
				irq_create_affinity_masks(1, affd);
			pci_intx(dev, 1);                                 ------ (3)
			return 1;
		}
	}

	if (msix_vecs == -ENOSPC) //表示没有足够的资源分配MSI-X向量
		return -ENOSPC;
	return msi_vecs;  //表示分配的MSI向量数量
}

(1) 先确认申请的是否为MSI-X中断

pci_alloc_irq_vectors_affinity() //分配给定数量的中断向量，并根据需要设置中断亲和性
    +-> __pci_enable_msix_range() //启用MSI-X中断,分配指定范围内的中断向量
        +-> __pci_enable_msix()
            +-> msix_capability_init() //初始化设备的MSI-X能力。配置MSI-X相关寄存器和数据结构。
                +-> pci_msi_setup_msi_irqs() //设置MSI或MSI-X中断请求（IRQ）。它为每个中断向量分配IRQ资源，并配置相应的中断处理程序。
                    +-> arch_setup_msi_irqs()

msix_capability_init会对msi capability进行一些配置。 关键函数pci_msi_setup_msi_irqs， 会创建msi irq number:

static int pci_msi_setup_msi_irqs(struct pci_dev *dev, int nvec, int type)
{
	struct irq_domain *domain;

    // 调用 dev_get_msi_domain 函数获取设备的中断域（MSI domain）。
    // 中断域（irq_domain）是一种数据结构，用于管理中断映射和分配。
	domain = dev_get_msi_domain(&dev->dev);

    // 检查是否成功获取中断域，并且中断域是否为层次结构。
    // 如果是层次结构，调用 msi_domain_alloc_irqs 函数分配中断向量。
    // 该函数会根据中断域的配置和层次结构进行中断向量的分配。
	if (domain && irq_domain_is_hierarchy(domain))
		return msi_domain_alloc_irqs(domain, &dev->dev, nvec);

    // 如果没有获取到层次结构的中断域，则调用 arch_setup_msi_irqs 函数。
    // 这是一个架构特定的函数，用于在特定硬件架构上设置 MSI 或 MSI-X 中断。
	return arch_setup_msi_irqs(dev, nvec, type);
}

这里的irq_domain获取的是pcie device结构体中定义的dev->msi_domain. 这里的msi_domain是在哪里定义的呢？ 在drivers/irqchip/irq-gic-v3-its-pci-msi.c中， kernel启动时会:

its_pci_msi_init()
    +-> its_pci_of_msi_init()
        +-> its_pci_msi_init_one()
            +-> pci_msi_create_irq_domain(handle, &its_pci_msi_domain_info,parent)

pci_msi_create_irq_domain中会去创建pci_msi irq_domain, 传递的参数分别是its_pci_msi_domain_info以及设置parent为its irq_domain. 所以现在逻辑就比较清晰：

gic中断控制器初始化时会去add gic irq_domain, gic irq_domain是its irq_domain的parent节点，its irq_domain中的host data对应的pci_msi irq_domain.

    gic irq_domain --> irq_domain_ops(gic_irq_domain_ops)
          ^                --> .alloc(gic_irq_domain_alloc)
          |
    its irq_domain --> irq_domain_ops(its_domain_ops)
          ^                --> .alloc(its_irq_domain_alloc)
          |                --> ...
          |        --> host_data(struct msi_domain_info)
          |            --> msi_domain_ops(its_msi_domain_ops)
          |                --> .msi_prepare(its_msi_prepare)
          |            --> irq_chip, chip_data, handler...
          |            --> void *data(struct its_node)

pci_msi irq_domain对应的ops:

static const struct irq_domain_ops msi_domain_ops = {
        .alloc          = msi_domain_alloc,
        .free           = msi_domain_free,
        .activate       = msi_domain_activate,
        .deactivate     = msi_domain_deactivate,
};

回到上面的pci_msi_setup_msi_irqs()函数，获取了pci_msi irq_domain后， 调用msi_domain_alloc_irqs()函数分配IRQ number.

msi_domain_alloc_irqs()
    // 对应的是its_pci_msi_ops中的its_pci_msi_prepare
    +-> msi_domain_prepare_irqs()
    // 分配IRQ number
    +-> __irq_domain_alloc_irqs()

msi_domain_prepare_irqs()对应的是its_msi_prepare函数，会去创建一个its_device. __irq_domain_alloc_irqs()会去分配虚拟中断号，从allocated_irq位图中取第一个空闲的bit位作为虚拟中断号。

至此， msi-x的中断分配已经完成，且msi-x的配置也已经完成。

(2) 如果不是MSI-X中断， 再确认申请的是否为MSI中断, 流程与MSI-x类似。 (3) 如果不是MSI/MSI-X中断， 再确认申请的是否为传统intx中断

5.2 MSI的中断注册 kernel/irq/manage.c

request_irq()
    +-> __setup_irq()
        +-> irq_activate()
   	        +-> msi_domain_activate()
   	            // msi_domain_info中定义的irq_chip_write_msi_msg
                +-> irq_chip_write_msi_msg()
                    // irq_chip对应的是pci_msi_create_irq_domain中关联的its_msi_irq_chip
                    +-> data->chip->irq_write_msi_msg(data, msg);
                            +-> pci_msi_domain_write_msg()

从这个流程可以看出，MSI是通过irq_write_msi_msg往一个地址发一个消息来激活一个中断。

arch_setup_msi_irqs()

arch_setup_msi_irqs 是一个弱符号函数（用 __weak 修饰），用于在特定的硬件架构上设置 MSI（Message Signaled Interrupts）或 MSI-X 中断。弱符号意味着这个函数可以被平台特定的实现覆盖，从而实现特定平台的定制行为。

int __weak arch_setup_msi_irqs(struct pci_dev *dev, int nvec, int type)
{
	struct msi_controller *chip = dev->bus->msi;
	struct msi_desc *entry;
	int ret;

    // 检查设备所在总线是否有自定义的 MSI 控制器。
    // 如果有，并且该控制器提供了 setup_irqs 方法，则调用该方法进行中断设置，并返回结果。
	if (chip && chip->setup_irqs)
		return chip->setup_irqs(chip, dev, nvec, type);
	/*
	 * If an architecture wants to support multiple MSI, it needs to
	 * override arch_setup_msi_irqs()
	 * 如果中断类型是 MSI（而不是 MSI-X），并且请求的中断向量数量大于 1，则返回 1。
	 * 这意味着当前架构不支持多个 MSI 向量，调用者需要处理这个情况。
	 */
	if (type == PCI_CAP_ID_MSI && nvec > 1)
		return 1;

    /* 遍历设备的每个 MSI 条目，调用 arch_setup_msi_irq 函数为每个条目设置中断。
     * 如果设置中断失败（返回值小于 0），则返回错误码。
     * 如果设置中断时遇到资源不足的情况（返回值大于 0），则返回 -ENOSPC 表示没有足够的资源。
     */
	for_each_pci_msi_entry(entry, dev) {
		ret = arch_setup_msi_irq(dev, entry);
		if (ret < 0)
			return ret;
		if (ret > 0)
			return -ENOSPC;
	}

	return 0;
}

如果请求多个 MSI 向量且当前架构不支持，则返回 1。具体架构可以通过覆盖此函数实现对多个 MSI 向量的支持。

假如有覆盖arch_setup_msi_irqs()函数，可以想下面这样修改：

如果你希望在x86和x86_64架构上使MSI支持多个中断向量，而默认的arch_setup_msi_irqs()函数中包含了if (type == PCI_CAP_ID_MSI && nvec > 1) return 1;这一行代码，那么需要确保内核配置正确，并且你的驱动程序正确调用相关API。

解决方法

  1. 确保内核配置正确：
    • 确保内核配置启用了MSI和MSI-X支持：
      CONFIG_PCI_MSI=y
  2. 实现和使用自定义的MSI设置函数：
    • 如果需要，你可以覆盖默认的弱符号函数arch_setup_msi_irqs()，实现一个支持多个MSI中断向量的版本。以下是一个示例实现：

覆盖 arch_setup_msi_irqs 函数

具体代码见下文

使用正确的API分配多个MSI中断

在驱动程序中使用pci_alloc_irq_vectors_affinity API为设备分配多个MSI中断向量：

#include <linux/pci.h>
#include <linux/interrupt.h>

static int my_pci_probe(struct pci_dev *pdev, const struct pci_device_id *id)
{
    int nvec, ret;

    ret = pci_enable_device(pdev);
    if (ret)
        return ret;

    // 尝试分配最多 8 个 MSI 或 MSI-X 中断向量
    nvec = pci_alloc_irq_vectors_affinity(pdev, 1, 8, PCI_IRQ_MSI | PCI_IRQ_MSIX | PCI_IRQ_AFFINITY, NULL);
    if (nvec < 0) {
        pci_disable_device(pdev);
        return nvec;
    }

    // 注册中断处理程序
    for (int i = 0; i < nvec; i++) {
        ret = request_irq(pci_irq_vector(pdev, i), my_irq_handler, 0, "my_pci_driver", pdev);
        if (ret) {
            // 如果失败，释放已分配的中断向量
            while (i--)
                free_irq(pci_irq_vector(pdev, i), pdev);
            pci_free_irq_vectors(pdev);
            pci_disable_device(pdev);
            return ret;
        }
    }

    // 其他初始化操作

    return 0;
}

static void my_pci_remove(struct pci_dev *pdev)
{
    int nvec = pci_msix_vec_count(pdev);

    // 释放中断处理程序
    for (int i = 0; i < nvec; i++)
        free_irq(pci_irq_vector(pdev, i), pdev);

    pci_free_irq_vectors(pdev);
    pci_disable_device(pdev);
}

static struct pci_driver my_pci_driver = {
    .name = "my_pci_driver",
    .id_table = my_pci_id_table,
    .probe = my_pci_probe,
    .remove = my_pci_remove,
};

module_pci_driver(my_pci_driver);

通过覆盖默认的arch_setup_msi_irqs函数，并在驱动程序中正确使用pci_alloc_irq_vectors_affinity API，你可以在x86和x86_64架构上实现MSI支持多个中断向量。这样，你可以充分利用MSI的优势，提高系统中断处理的效率和性能。

将这些内容放在合适的位置取决于你是想覆盖现有的内核函数还是创建一个新的函数。在这种情况下，由于我们要覆盖现有的弱符号函数 arch_setup_msi_irqs 以支持多个 MSI 中断向量，我们可以将这段代码放在一个内核模块中或直接在内核源码树的合适位置进行修改。

6. 作为内核模块

如果你希望以模块的形式加载这段代码，你可以将其放在一个新的内核模块中：

创建一个新的内核模块

  1. 创建文件 arch_msi_setup.c：

    // arch_msi_setup.c
#include <linux/module.h>

#include <linux/pci.h>

#include <linux/msi.h>

#include <linux/irq.h>

#include <linux/irqdomain.h>


int arch_setup_msi_irqs(struct pci_dev *dev, int nvec, int type)
{
    struct msi_controller *chip = dev->bus->msi;
    struct msi_desc *entry;
    int ret;

    if (chip && chip->setup_irqs)
        return chip->setup_irqs(chip, dev, nvec, type);

    for_each_pci_msi_entry(entry, dev) {
        ret = arch_setup_msi_irq(dev, entry);
        if (ret < 0)
            return ret;
        if (ret > 0)
            return -ENOSPC;
    }

    return 0;
}

static int __init arch_msi_setup_init(void)
{
    printk(KERN_INFO "Custom arch_setup_msi_irqs module loaded\n");
    return 0;
}

static void __exit arch_msi_setup_exit(void)
{
    printk(KERN_INFO "Custom arch_setup_msi_irqs module unloaded\n");
}

module_init(arch_msi_setup_init);
module_exit(arch_msi_setup_exit);

MODULE_LICENSE("GPL");
MODULE_DESCRIPTION("Custom arch_setup_msi_irqs to support multiple MSI vectors");
MODULE_AUTHOR("Your Name");
  2. 编写 Makefile：
    obj-m += arch_msi_setup.o

all:
    make -C /lib/modules/$(shell uname -r)/build M=$(PWD) modules

clean:
    make -C /lib/modules/$(shell uname -r)/build M=$(PWD) clean
  3. 编译和加载模块：
    make
sudo insmod arch_msi_setup.ko
sudo rmmod arch_msi_setup.ko

7. 直接修改内核源码

如果你希望直接修改内核源码来覆盖这个函数，你可以在内核源码树中找到并修改实现arch_setup_msi_irqs的文件。通常这个文件位于与架构相关的目录中，例如arch/x86/kernel/。

修改内核源码

  1. 找到并修改文件：

    • 打开并编辑适当的源文件，例如arch/x86/kernel/msi.c。
    // 在适当位置添加你的实现
#include <linux/pci.h>
#include <linux/msi.h>
#include <linux/irq.h>
#include <linux/irqdomain.h>

int arch_setup_msi_irqs(struct pci_dev *dev, int nvec, int type)
{
    struct msi_controller *chip = dev->bus->msi;
    struct msi_desc *entry;
    int ret;

    if (chip && chip->setup_irqs)
        return chip->setup_irqs(chip, dev, nvec, type);

    for_each_pci_msi_entry(entry, dev) {
        ret = arch_setup_msi_irq(dev, entry);
        if (ret < 0)
            return ret;
        if (ret > 0)
            return -ENOSPC;
    }

    return 0;
}

  2. 编译并安装内核：

    • 编译修改后的内核，并安装新内核。
      make -j$(nproc)
sudo make modules_install
sudo make install
sudo reboot

总结

  • 内核模块：如果你希望灵活地加载和卸载自定义的arch_setup_msi_irqs实现，可以将其作为一个内核模块。
  • 直接修改内核源码：如果你希望永久覆盖内核中的默认实现，可以直接修改内核源码树中的相应文件。

无论你选择哪种方法，都需要确保你的代码在编译和运行时没有错误，并且能够正确处理多个MSI中断向量。

中断亲和性描述符（affd）

中断亲和性描述符（affd，全称为irq_affinity_desc）是用于在多核系统中分配和管理中断亲和性（IRQ affinity）的结构体。中断亲和性用于将中断请求分配到特定的CPU核心，从而优化系统性能和负载平衡。

作用

中断亲和性描述符用于描述和管理中断与CPU核心之间的关联，确保中断请求被合理分配到不同的CPU核心，以避免某个核心负载过重，提高系统整体性能。

结构体定义

在Linux内核中，中断亲和性描述符通常由struct irq_affinity表示。该结构体包含了描述中断亲和性的信息，如中断分配策略、CPU核心掩码等。

struct irq_affinity {
    unsigned int pre_vectors;
    unsigned int post_vectors;
    unsigned int nr_sets;
    const struct cpumask *mask;
    struct cpumask *set_masks;
    struct cpumask *sets;
    unsigned int *set_size;
    unsigned int calc_sets;
    irq_create_affinity_masks_fn calc_sets;
};
  • pre_vectors：在计算亲和性之前保留的中断向量数量。
  • post_vectors：在计算亲和性之后保留的中断向量数量。
  • nr_sets：中断集数量。
  • mask：CPU核心掩码。
  • set_masks：每个中断集的掩码。
  • sets：中断集。
  • set_size：每个中断集的大小。
  • calc_sets：计算中断亲和性集的函数指针。

使用

irq_affinity_desc的使用涉及到以下几个步骤：

  1. 初始化描述符：在分配中断向量之前，初始化中断亲和性描述符。
  2. 设置亲和性掩码：根据系统配置和硬件特性，设置中断亲和性掩码。
  3. 分配中断向量：调用函数分配中断向量，并将中断请求分配到特定的CPU核心。
  4. 释放资源：在设备移除或驱动卸载时，释放中断亲和性相关资源。

调用流程

以下是中断亲和性描述符的典型调用流程：

  1. 驱动程序初始化：
    • 驱动程序初始化时，会根据设备特性和系统配置初始化irq_affinity_desc结构体。
  2. 分配中断向量：
    • 驱动程序调用pci_alloc_irq_vectors函数分配中断向量。如果启用了中断亲和性（即设置了PCI_IRQ_AFFINITY标志），则将irq_affinity_desc传递给该函数。
  3. 内核处理：
    • 内核根据传递的irq_affinity_desc结构体中的信息，计算并设置中断向量的亲和性掩码，确保中断请求被分配到指定的CPU核心。
  4. 中断处理：
    • 当中断发生时，中断请求根据设置的亲和性掩码，被发送到特定的CPU核心。中断处理程序在相应的CPU核心上执行。

代码示例

下面是一个简化的代码示例，展示了如何在驱动程序中使用中断亲和性描述符：

#include <linux/pci.h>
#include <linux/interrupt.h>

static int my_pci_probe(struct pci_dev *pdev, const struct pci_device_id *id)
{
    int nvec, ret;
    struct irq_affinity desc = {
        .pre_vectors = 1,
        .nr_sets = 2,
        .mask = cpu_online_mask,
    };

    ret = pci_enable_device(pdev);
    if (ret)
        return ret;

    nvec = pci_alloc_irq_vectors(pdev, 1, 8, PCI_IRQ_MSI | PCI_IRQ_AFFINITY);
    if (nvec < 0) {
        pci_disable_device(pdev);
        return nvec;
    }

    // 其他初始化操作

    return 0;
}

static void my_pci_remove(struct pci_dev *pdev)
{
    pci_free_irq_vectors(pdev);
    pci_disable_device(pdev);
}

static struct pci_driver my_pci_driver = {
    .name = "my_pci_driver",
    .id_table = my_pci_id_table,
    .probe = my_pci_probe,
    .remove = my_pci_remove,
};

module_pci_driver(my_pci_driver);

总结

中断亲和性描述符（affd）用于在多核系统中管理中断与CPU核心之间的关系，以实现中断负载平衡和优化系统性能。它在驱动程序初始化时被设置，并在中断向量分配过程中用于计算和设置中断亲和性掩码。通过合理设置中断亲和性，可以有效提高系统的响应速度和整体性能。

参考资料 PCIe扫盲——中断机制介绍（MSI-X） PCIe体系结构导读 MSI/MSI-X Capability结构 GIC ITS 学习笔记(一) Documentation/PCI/MSI-HOWTO.txt

MSI的完整发送和接收路径

  1. 中断触发：设备检测到需要发出中断，例如数据传输完成或某个事件发生。
  2. MSI消息发送：设备在PCIe总线上发出一个内存写（MWr）操作，这个操作包含了中断向量信息。这个写操作会写入到RC（Root Complex）的特定地址（x86是0xFee*_****），这个地址通常是由操作系统分配的。
  3. RC接收：RC接收到这个内存写操作，并根据其中的信息生成一个中断请求。
  4. 中断分配：RC根据中断请求将其分配给合适的CPU核心，并通知操作系统。
  5. 中断处理：
    • Linux：内核中断控制器接收到中断请求后，，会调用注册的中断处理函数。内核中的中断处理代码会根据设备的中断向量信息找到相应的处理函数并执行。
    • Windows：Windows中断处理程序接收到中断请求后，会根据设备的中断向量信息调用相应的中断服务例程（ISR）。
  6. 中断处理函数执行：中断处理函数执行相应的中断处理逻辑，例如读取数据、清除中断状态等。
  7. 中断处理完成：中断处理函数返回，中断处理结束。

原文地址：

https://www.kernel.org/doc/Documentation/PCI/MSI-HOWTO.txt

总结内容：

这篇指南介绍了消息信号中断（MSI）的基础知识，MSI相对于传统中断机制的优势，如何修改驱动程序以使用MSI或MSI-X，以及设备不支持MSI时的一些基本诊断方法。

MSI通过设备向一个特殊地址写入信息，来向CPU发送中断信号。MSI具有比传统针脚中断更多的优势，比如不共享中断线、避免数据同步问题、支持更多的中断向量等。指南还详细介绍了在Linux系统中如何配置和使用MSI，以及一些常见问题的解决方法。

翻译全文：

消息信号中断（MSI）驱动指南

作者：Tom L Nguyen (tom.l.nguyen@intel.com)
日期：2003年10月3日
修订：2004年2月12日 Martine Silbermann (Martine.Silbermann@hp.com)
修订：2004年6月25日 Tom L Nguyen
修订：2008年7月9日 Matthew Wilcox (willy@linux.intel.com)
版权：2003, 2008 Intel Corporation

1. 关于本指南

本指南介绍了消息信号中断（MSI）的基础知识，MSI相对于传统中断机制的优势，如何修改驱动程序以使用MSI或MSI-X，以及一些基本的诊断方法以应对设备不支持MSI的情况。

2. 什么是MSI？

消息信号中断是一种通过设备向一个特殊地址写入数据来引发中断的机制。MSI功能最早在PCI 2.2中定义，并在PCI 3.0中得到增强，以允许每个中断单独屏蔽。MSI-X功能也在PCI 3.0中引入，支持比MSI更多的中断，并允许独立配置中断。

设备可以同时支持MSI和MSI-X，但只能启用其中一个。

3. 为什么使用MSI？

使用MSI相对于传统针脚中断有三个主要优势：

  • 独立性：针脚中断通常在多个设备之间共享，内核必须调用与中断相关的每个中断处理程序，导致系统性能下降。而MSI从不共享，因此不存在这个问题。
  • 数据同步：使用针脚中断时，可能出现中断信号到达CPU前数据尚未写入内存的情况。MSI避免了这个问题，因为中断生成的写操作不能超越数据写入操作。
  • 多中断支持：PCI设备每个功能只能支持一个针脚中断，而MSI可以支持多个中断，允许每个中断专用于不同的目的，提高中断处理效率。

4. 如何使用MSI

PCI设备初始化时默认使用针脚中断。设备驱动程序需要设置设备以使用MSI或MSI-X。并非所有机器都正确支持MSI，对于这些机器，API会失败，设备将继续使用针脚中断。

4.1 包含内核对MSI的支持

内核必须启用CONFIG_PCI_MSI选项以支持MSI或MSI-X。这一选项仅在某些架构上可用，并且可能依赖于其他选项的启用。

4.2 使用MSI

大部分工作由PCI层完成，驱动程序只需请求PCI层为设备设置MSI功能。

使用以下函数自动分配MSI或MSI-X中断向量：

int pci_alloc_irq_vectors(struct pci_dev *dev, unsigned int min_vecs, unsigned int max_vecs, unsigned int flags);

这个函数为PCI设备分配最多max_vecs个中断向量，返回分配的向量数量或一个负错误码。flags参数用于指定设备和驱动程序可以使用的中断类型。

使用以下函数获取传递给request_irq()和free_irq()的Linux IRQ号及向量：

int pci_irq_vector(struct pci_dev *dev, unsigned int nr);

在移除设备前释放任何分配的资源：

void pci_free_irq_vectors(struct pci_dev *dev);

如果设备同时支持MSI-X和MSI，这个API会优先使用MSI-X。MSI-X支持1到2048个中断，而MSI最多支持32个中断，并且必须是2的幂。

典型用法是尽可能多地分配向量：

nvec = pci_alloc_irq_vectors(pdev, 1, nvec, PCI_IRQ_ALL_TYPES);
if (nvec < 0)
    goto out_err;

一些设备可能不支持使用传统针脚中断，这种情况下驱动程序可以指定只接受MSI或MSI-X：

nvec = pci_alloc_irq_vectors(pdev, 1, nvec, PCI_IRQ_MSI | PCI_IRQ_MSIX);
if (nvec < 0)
    goto out_err;
4.3 传统API

以下旧的API不应在新代码中使用：

pci_enable_msi();      /* 不推荐 */
pci_disable_msi();     /* 不推荐 */
pci_enable_msix_range(); /* 不推荐 */
pci_enable_msix_exact(); /* 不推荐 */
pci_disable_msix();    /* 不推荐 */

还提供了用于获取支持的MSI或MSI-X向量数量的API：pci_msi_vec_count()和pci_msix_vec_count()。一般应避免使用这些API，而是让pci_alloc_irq_vectors()自动调整向量数量。

4.4 使用MSI时的注意事项
4.4.1 自旋锁

大多数设备驱动程序在中断处理程序中都有一个每设备自旋锁。对于针脚中断或单一MSI，不需要禁用中断（Linux保证同一中断不会重新进入）。如果设备使用多个中断，驱动程序必须在持有锁时禁用中断，以避免死锁。

4.5 如何判断设备是否启用了MSI/MSI-X

使用lspci -v命令（以root身份运行）可以查看设备是否具有”MSI”、”Message Signalled Interrupts”或”MSI-X”功能。这些功能各有一个’Enable’标志，显示为”+”（启用）或”-“（禁用）。

5. MSI的特殊情况

一些PCI芯片组或设备不支持MSI。PCI栈提供了三种禁用MSI的方法：

  1. 全局禁用
  2. 禁用所有在特定桥下的设备
  3. 禁用单个设备
5.1 全局禁用MSI

某些主机芯片组不支持MSI。如果制造商在ACPI FADT表中指明这一点，Linux会自动禁用MSI。如果没有此信息，需要手动检测。在drivers/pci/quirks.c文件中可以找到这些信息。

如果您的主板存在MSI问题，可以在内核命令行传递pci=nomsi禁用所有设备的MSI。

5.2 禁用桥下的MSI

某些PCI桥无法正确路由MSI。在这种情况下，必须禁用桥下所有设备的MSI。

一些桥允许通过修改PCI配置空间中的位来启用MSI，尤其是Hypertransport芯片组（如nVidia nForce和Serverworks HT2000）。Linux大部分情况下会自动启用这些桥的MSI。

echo 1 > /sys/bus/pci/devices/$bridge/msi_bus
5.3 禁用单个设备的MSI

一些设备的MSI实现存在问题，通常在设备驱动程序中处理，但有时需要通过特定的方法处理。某些驱动程序有禁用MSI的选项，但这不是好习惯。

5.4 查找设备禁用MSI的原因

可以通过检查dmesg日志确定MSI是否已启用，并检查内核配置文件中的CONFIG_PCI_MSI选项是否已启用。

使用lspci -t命令查看设备的桥列表，读取/sys/bus/pci/devices/*/msi_bus文件可以查看MSI是否启用。如果在任何桥的msi_bus文件中看到0，说明MSI被禁用。

还可以查看设备驱动程序是否支持MSI，比如驱动程序中是否包含对pci_irq_alloc_vectors()的调用及其参数。

通过这些步骤，可以有效了解和诊断MSI的使用情况和问题。

使用最新API配置和使用MSI/ MSI-X

步骤1：确保内核配置支持MSI

在使用MSI之前，需要确保内核支持MSI。配置内核时，需要启用CONFIG_PCI_MSI选项。

步骤2：在驱动程序中使用pci_alloc_irq_vectors和相关API

在Linux驱动程序中使用新的API配置和使用MSI/ MSI-X。以下是一个详细的示例代码，展示了如何使用这些新的API：

#include <linux/module.h>
#include <linux/pci.h>
#include <linux/interrupt.h>

#define DRIVER_NAME "my_pci_driver"

static irqreturn_t my_msi_handler(int irq, void *dev_id)
{
    struct pci_dev *pdev = dev_id;
    // 中断处理逻辑
    printk(KERN_INFO "MSI interrupt handled for device %s\n", pci_name(pdev));
    return IRQ_HANDLED;
}

static int my_pci_probe(struct pci_dev *pdev, const struct pci_device_id *id)
{
    int ret;
    int nvec;

    ret = pci_enable_device(pdev);
    if (ret) {
        printk(KERN_ERR "Failed to enable PCI device\n");
        return ret;
    }

    ret = pci_request_regions(pdev, DRIVER_NAME);
    if (ret) {
        printk(KERN_ERR "Failed to request PCI regions\n");
        goto disable_device;
    }

    // 分配MSI或MSI-X中断向量
    nvec = pci_alloc_irq_vectors(pdev, 1, 4, PCI_IRQ_MSI | PCI_IRQ_MSIX);
    if (nvec < 0) {
        printk(KERN_ERR "Failed to allocate MSI/MSI-X vectors\n");
        goto release_regions;
    }

    // 请求中断
    ret = request_irq(pci_irq_vector(pdev, 0), my_msi_handler, 0, DRIVER_NAME, pdev);
    if (ret) {
        printk(KERN_ERR "Failed to request IRQ\n");
        goto free_irq_vectors;
    }

    printk(KERN_INFO "PCI device %s successfully initialized\n", pci_name(pdev));
    return 0;

free_irq_vectors:
    pci_free_irq_vectors(pdev);
release_regions:
    pci_release_regions(pdev);
disable_device:
    pci_disable_device(pdev);
    return ret;
}

static void my_pci_remove(struct pci_dev *pdev)
{
    free_irq(pci_irq_vector(pdev, 0), pdev);
    pci_free_irq_vectors(pdev);
    pci_release_regions(pdev);
    pci_disable_device(pdev);
    printk(KERN_INFO "PCI device %s removed\n", pci_name(pdev));
}

static const struct pci_device_id my_pci_ids[] = {
    { PCI_DEVICE(PCI_VENDOR_ID_INTEL, PCI_DEVICE_ID_INTEL_82599) },
    { 0, }
};

static struct pci_driver my_pci_driver = {
    .name = DRIVER_NAME,
    .id_table = my_pci_ids,
    .probe = my_pci_probe,
    .remove = my_pci_remove,
};

module_pci_driver(my_pci_driver);

MODULE_AUTHOR("Your Name");
MODULE_LICENSE("GPL");
MODULE_DEVICE_TABLE(pci, my_pci_ids);

解释

  1. 包含头文件： 包含必要的头文件，如linux/module.h、linux/pci.h和linux/interrupt.h。

  2. 中断处理函数： 定义中断处理函数my_msi_handler，它将在设备产生MSI中断时被调用。中断处理逻辑可以在此函数中实现。

  3. 设备探测函数：
    • 启用设备：通过pci_enable_device启用PCI设备。
    • 请求资源：通过pci_request_regions请求设备的I/O资源。
    • 分配中断向量：使用pci_alloc_irq_vectors函数分配MSI或MSI-X中断向量。此函数会根据设备支持的向量数量进行调整。
    • 请求中断：通过request_irq函数请求中断，并将中断处理函数和设备关联起来。
  4. 设备移除函数：
    • 释放中断：通过free_irq函数释放中断。
    • 释放中断向量：通过pci_free_irq_vectors函数释放分配的中断向量。
    • 释放资源和禁用设备：释放设备的I/O资源并禁用设备。
  5. PCI驱动结构：
    • 定义PCI设备ID表和PCI驱动结构体，并将设备探测和移除函数关联起来。
    • 通过module_pci_driver宏注册PCI驱动程序。
  6. 模块信息：
    • 定义模块作者、许可证和设备ID表。

结论

通过使用pci_alloc_irq_vectors、pci_irq_vector和pci_free_irq_vectors等API，可以有效配置和使用MSI或MSI-X中断。这些API相对于旧的API具有更好的灵活性和兼容性，推荐在新代码中使用。

CATALOG
    FEATURED TAGS
    读书笔记 植物 PCIe
    FRIENDS
